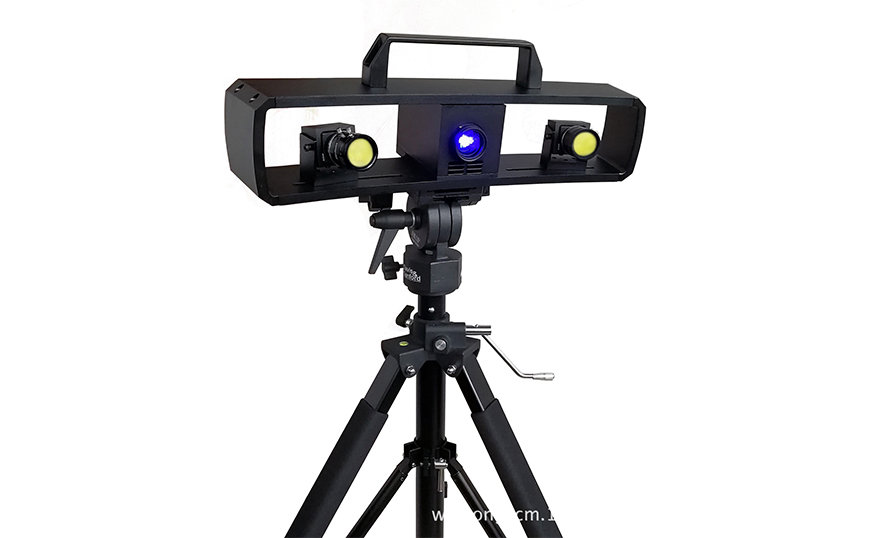

0769-85322382藍光三維掃描儀
發布時間: 2021-04-10 10:04:42
●儀器用途：
雙目藍光掃描儀是一種用于偵查并分析某立體結構的形狀、構造等的科學檢測儀器。其檢測所得的數據可用于該物體的叁維重建,主要采用的是結合光技術、相位測量技術和計算機視覺技術。具有精度高、壽命長、速度快、性能好等優點。主要適用于電子、模具、線切割、塑膠射出、PCB板、導電橡膠、撓性板、導線架、電子零件組、沖壓、彈簧、螺絲、刀具、塑膠、橡膠、閥類、照相機、腳踏車零件、汽機車零件等精密加工業。
●儀器特點：
1. 掃描速度快：3-5秒可得到數百萬數據點,效率極高
2. 立體面連續掃描：每次掃描工件的一個立體三維特征面，經多次多角度連續掃描，數據自動拼接后獲得整個物體表面的三維數據，測量點分布密度極高而且非常規則（呈矩陣排列）、紋理清晰
3. 精度高：利用特有的測量技術，單幅掃描精度可達0.01～0.03mm
4. 標志點全自動拼接：掃描過程實時顯示全自動拼接，掃描時物體可任意翻轉和挪動。通過對標志點的拼接加以形成物體三維測量測量數據，從而實現物體全方位掃描。減少了測量的死角與掃描盲區
5. 對環境要求寬泛：正常環境光對掃描系統沒有較大影響，在正常辦公環境光線下都能獲得高質量的三維數據
6. 系統高度自動化、智能化：系統高度集成，功能強大，例如：系統根據自動檢測環境光強弱明暗自行調整掃描增益；只要掃描工件挪動，系統會自動進入下一步掃描等
7. 便攜式設計：整個系統部件易拆易裝，方便帶至測量現場。手持式點陣掃描更為輕便，無需外接電源，普通公文包 即可裝下
8.測量輸出數據接口廣泛：測量所得的點云數據為ASC、STL、PLY等,可直接與Surfacer(image ware)、UG、CATIA、Geomagic、Pro/E、Master CAM、3DMAX等三維軟件進行數據交互
●規格參數
|
藍光三維掃描儀 |
|||
|
單幅掃描范圍 |
400*300 |
300*200 |
150*100 |
|
測量精度 |
0.3~0.0015 |
0.005~0.01 |
0.005~0.01 |
|
掃描物體尺寸 |
1000~5000mm |
300~1000mm |
500~300mm |
|
掃描方式 |
NON CONTACT PHOTO藍光拍照式非接觸 |
||
|
操作方式 |
ONE KEY QUICK SCANNING一鍵掃描 |
||
|
機構材質 |
AVIATION ALUMINUM 航空鋁材 |
||
|
掃描時間 |
<5S |
||
|
光學尺 |
EUROPE IMPORTED LINEAR DLP SCALES |
||
|
影像系統 |
EUROPE HIGH RESOLUTION COLOR SYSTEM |
||
|
光源 |
HIGH BRIGHTNESS 高亮度 LED |
||
|
光學鏡頭 |
CHANGE LENS 工業鏡頭 |
||
|
操作系統 |
Windows98/NT/2000/Vista/Win7 |
||
|
量測軟件 |
V4.3 MEASURING SOFTWARE |
||
|
計算機硬件 |
PC + LCD Color Monitor |
||
|
外觀尺寸(W*D*H) |
500*400*1000 |
400*300*800 |
300*300*700 |
|
機器重量(kgs) |
25 |
20 |
15 |
|
電源 |
|
|
|
